Tanım

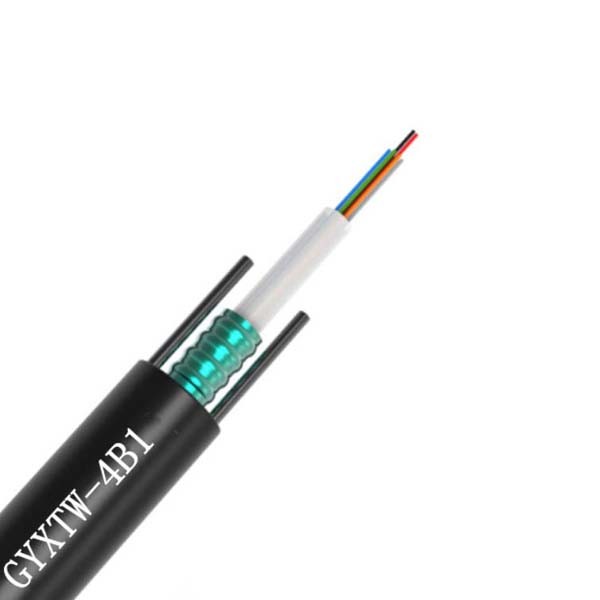

GYXTW fiber optik kablo, su geçirmez bileşikle doldurulmuş yüksek modüllü bir malzeme çam kovanında 250μm optik fiberden yapılmıştır.Gevşek boru, çift taraflı plastik kaplı çelik bant (PSP) ile uzunlamasına sarılır.Fiber optik kablonun kompaktlığını ve uzunlamasına su direncini sağlamak için çelik bant ile gevşek boru arasına su bariyeri malzemesi eklenir.Her iki tarafa iki paralel çelik tel yerleştirilir ve ardından kabloyu oluşturmak için bir polietilen kılıf içine ekstrüde edilir.
Zırhlı Uni-Tube Tek Kılıf/Tek Zırhlı fiber optik kablo, fiberleri gevşek tampon tüpüne yerleştirilmiştir.Kablo damarı, oluklu çelik bant zırhı ve siyah polietilen dış kılıf ile korunmaktadır.İki gömülü çelik tel, arzu gerilimi sağlar.

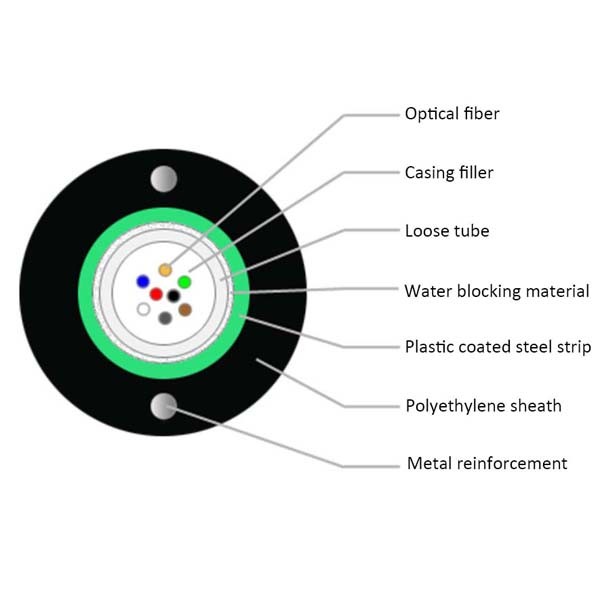

Ürün Yapısı
| Lif | 2-24 lif, tek gevşek tüp jel dolgulu |
| Zırh | Oluklu çelik bant (PSP) |
| Güç Üyesi | Gömülü çelik tel |
| Dış Ceket | Siyah UV ve neme dayanıklı polietilen (PE) |
Özellikler
1. Üstün elyaf koruması için tek borulu jel dolgulu yapı.
2. Kabloyu kemirgen saldırısından ve mekanik hasardan korumak için CST zırhı.
3. Gömülü çelik tel, istenen çekme dayanımı ve ezilme direnci sağlar.
4. Kompakt, kurulumu kolay.
5. UV ve neme dayanıklı tasarım
Kablo yapısı ve parametre
| Lif saymak |
Tüp çap |
Çelik tel çap |
kılıf kalınlığı (nominal*) |
genel çap (nominal**) |
Ağırlık (yaklaşık) |
| mm | mm | mm | mm | kg/km | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
Kablolu Optik PerformansıLif
Kablolu optik fiberin performansı (ITU-T Rec. G.652D)
| Öğe | Şartname |
| Elyaf türü | Tek mod |
| Elyaf malzemesi | katkılı silika |
| zayıflama katsayısı @ 1310 deniz mili @ 1383 deniz mili @ 1550 deniz mili @ 1625 deniz mili |
≤ 0,36 dB/km ≤0,35 dB/km ≤0,22 dB/km ≤0,25 dB/km |
| Nokta süreksizliği | ≤ 0,05 dB |
| Kablo kesme dalga boyu | ≤ 1260 deniz mili |
| Sıfır dağılım dalga boyu | 1300 ~ 1324 deniz mili |
| Sıfır dağılım eğimi | ≤0,092 ps/(nm².km) |
| Renk dağılımı @ 1288 ~ 1339 deniz mili @ 1271 ~ 1360 deniz mili @ 1550 deniz mili @ 1625 deniz mili |
≤3,5 ps/(nm.km) ≤5,3 ps/(nm.km) ≤18 ps/(nm.km) ≤22 ps/(nm.km) |
| PMD | ≤0,2 ps/km½ |
| Mod alan çapı @ 1310 nm | (8,6~9,5)±0,6 um |
| Çekirdek / Örtülü eşmerkezlilik hatası | ≤0,6 um |
| kaplama çapı | 125,0 ± 1um |
| Dairesel olmayan kaplama | ≤1.0% |
| Birincil kaplama çapı | 245 ± 10um |
| Kanıt testi seviyesi | 100 kpsi (=0,69 Gpa), %1 |
| Sıcaklık bağımlılığı 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
Uygulama sıcaklık aralığı
| Çalışma sıcaklığı aralığı | -40℃ ila +60℃ |
| Saklama / Taşıma sıcaklık aralığı | -40℃ ila +60℃ |
| Kurulum sıcaklık aralığı | -20℃ ila +50℃ |
Atölye ve Kalite Testi
Paketleme ve Teslimat
